Drehgestell-Turmtriebwagen Baureihe 704


Für die Neubaustrecken entsprachen die TVT der Baureihen 701 und 702 aufgrund ihrer geringen Höchstgeschwindigkeit nicht mehr den Anforderungen. Als Nachfolger waren die Turmtriebwagen der Baureihe 704 vorgesehen, die auf einer Entwicklung der Firma Messerschmidt-Bölkow-Blohm, Donauwörth, basieren. Ausgangspunkt waren die Dieseltriebwagen der Baureihe 627. An der Entwicklung beteiligt waren ferner die Waggonfabrik Uerdingen AG sowie das BZA München.

Der Wagenkasten enthält zwischen den beiden Endführerständen Werkstatt-, Aufenthalts- und einen Waschraum. Der Werkstattraum hat auf beiden Seiten vierflügelige Drehfalttüren. Für das Verladen größerer oder schwerer Lasten ist eine Krananlage eingebaut worden. Der Zugang zur Arbeitsbühne auf dem Dach erfolgt durch den Werkstattraum. Die Arbeitsbühne ist 5.700 mm lang. Bei maximal ausgefahrener Bühne und voll ausgezogener Steigleiter wird eine Gesamthöhe von fast 18 m über SO erreicht. Auf dem Dach sind ferner eine Beobachtungskanzel, Messstromabnehmer, Scheinwerfer und Antennen angebracht. Das Untergestell ist bereits für den Einbau der Automatischen Kupplung vorbereitet. Der Antrieb erfolgt mittels zweier KHD-Dieselmotoren BF 12 L 413 F mit jeweils 287 kW, die dem Fahrzeug eine Höchstgeschwindigkeit von 140 km/h ermöglichen.

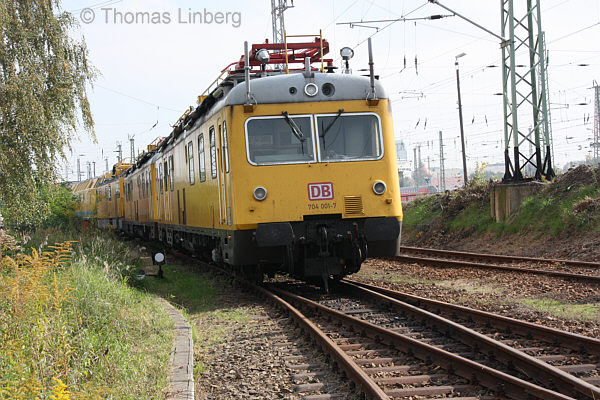

704 001-7
DB Netz AG Instandsetzung Maschinenpool
Herst. MBB 1977/09038
Cottbus, 09.10.2010


Update
15.10.2010

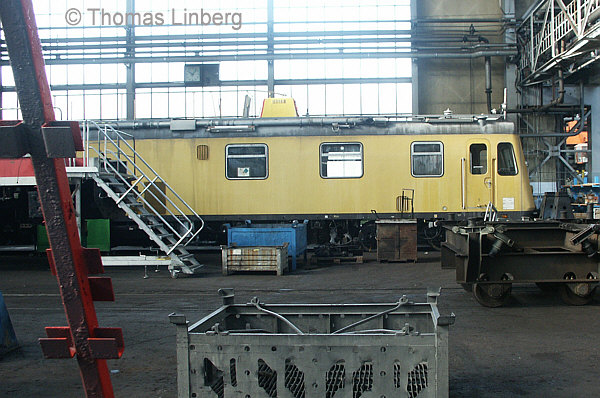

704 002-5
Herst. MBB 1978/09039
Cottbus, 20.09.2003


Update
22.01.2010

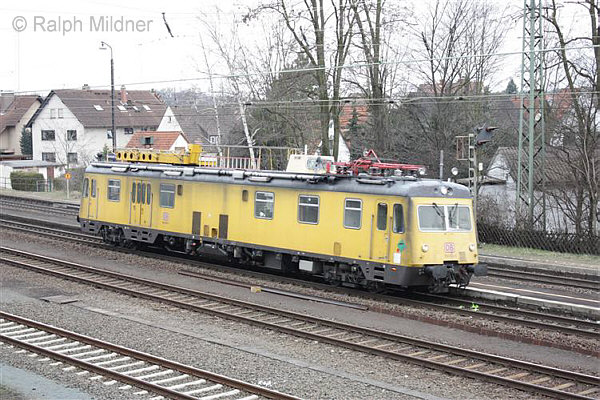

704 002-5
Herst. MBB 1978/09039
Stockstadt/Main, 15.03.2010

Bildautor: Ralph Mildner


Update
08.08.2010






Update
22.01.2010

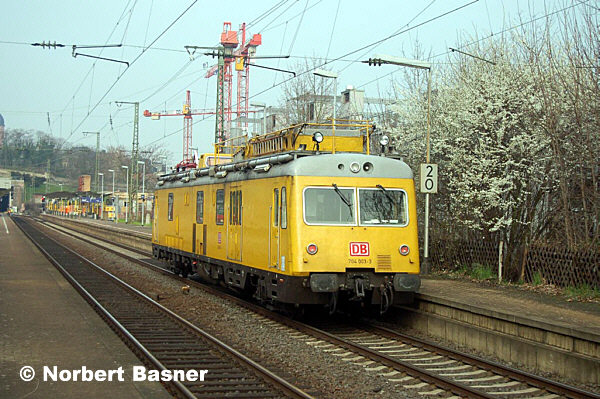

704 003-3
Herst. MBB 1978/09040
Mainz-Süd, 14.03.2006

Bildautor: Norbert Basner (beide Bilder)


Update
22.01.2010

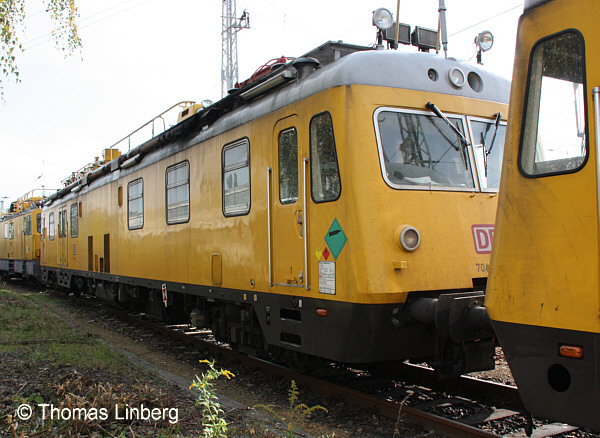

704 004-1
DB Netz AG Instandsetzung Maschinenpool
6 REV BCS X 31.12.02
Herst. MBB 1978/09041
Cottbus, 09.10.2010


Update
16.01.2011








Quellen:
- Deutsche Bundesbahn/BZA Minden - Fahrleitungunterhaltungs-Dieseltriebwagen 704
- Arend Boldt: Bahndienstfahrzeuge - Technik und Aufgaben der Baureihen 701 bis 740, Lokrundschau-Verlag
- Axel Polnik: MIBA-Report Dienstfahrzeuge (1)
