Hubarbeitsbühnen-Instandhaltungsfahrzeug für Oberleitungsanlagen 711.1


Das "Hubarbeitsbühnen-Instandhaltungsfahrzeug für Oberleitungsanlagen" wird in Fachkreisen gerne als S-Klasse der Dienstfahrzeuge bezeichnet, da es im Gegensatz zu seinen Vorgängern schneller, moderner und leistungsfähiger ist und vielseitiger eingesetzt werden kann. Die Höchstgeschwindigkeit beträgt 160 km/h. Damit sollen die Fahrzeuge vorrangig auf den Neubaustrecken zum Einsatz kommen.

Das Fahrzeug ist mit zwei Hubarbeitsbühnen ausgestattet, von denen eine 18 m hoch und zugleich 8 m seitenversetzt ausgefahren werden kann. Zwischen den beiden Führerständen befinden sich ein Werkstatt- und Lagerraum, eine Nasszelle sowie ein Sozialraum.

Einschließlich des Prototypen sind bis zum Jahre 2004 insgesamt 23 Fahrzeuge gebaut worden. Der Prototyp wurde von der DB nicht abgenommen, da er zu wenig Nutzlast mitführen konnte. Bei den nachfolgenden Serienfahrzeugen wurde das Eigengewicht des Fahrzeugs reduziert.

Technische Daten:

LüP 24.640 mm
Breite 2.875 mm
Höhe 4.650 mm
Dienstmasse 77 t
Nutzmasse 4,5 t
Fahrmotor MAN D2842 LE602
    Leistung 1176 kW (2 x 588 kW)
Arbeitsmotor MAN D0826 LOH19
    Leistung 130 kW
Höchstgeschwindigkeit
    Eigenfahrt 160 km/h
    Schleppfahrt 120 km/h
    Arbeitsfahrt 10 km/h



Quellen:
- Homepage der GBM Gleisbaumechanik Brandenburg
   (www.gleisbaumechanik.de/html/de/fahrzeuge/br711.html - Seite nicht mehr online)
- eigene Sichtungen und Recherchen







711 101-6
GBM Gleisbaumechanik Brandenburg, Brandenburg
Herst. GBM Brandenburg 2001/711.101
Mannheim, 21.05.2002

Foto: Ernst Lauer

Bei diesem Fahrzeug handelt es sich um den Prototypen dieser Baureihe, das jedoch aufgrund von Gewichtsproblemen nie offiziell von der DB AG abgenommen wurde und lediglich für Mess- und Erprobungsfahrten eine vorläufige Zulassung erhalten hat.
Quelle: A. Boldt - Bahndienstfahrzeuge


Update
27.03.2013







Update
07.03.2020

    711 101-6 II
DB Netz AG, Maschinenpool, Berlin
6 REV BCS X 08.03.12 / 2. Verl. b. 07.03.20
Herst. GBM Brandenburg 2004/711.123
EBA 02F02A022
Berlin-Grunewald, 06.03.2020



Update
07.03.2020





711 102-4
DB Netz AG, Maschinenpool, Berlin
6 REV WW X 17.12.08
Herst. GBM Brandenburg 2002/711.102
EBA 02F02A001
Berlin-Grunewald, 07.10.2013


Update
08.10.2013






Update
14.09.2019




Update
14.09.2019

    711 102-4
DB Netz AG, Maschinenpool, Berlin
6 REV BCS X 31.05.17
Herst. GBM Brandenburg 2002/711.102
EBA 02F02A001
Magdeburg, 07.09.2019


Update
14.09.2019





711 103-2
DB Netz AG NL Mitte BS Frankfurt/M.
Herst. GBM Brandenburg 2002/711.103/02
Berlin-Messegelände, 29.09.2002 (InnoTrans 2002)


Update
06.05.2008

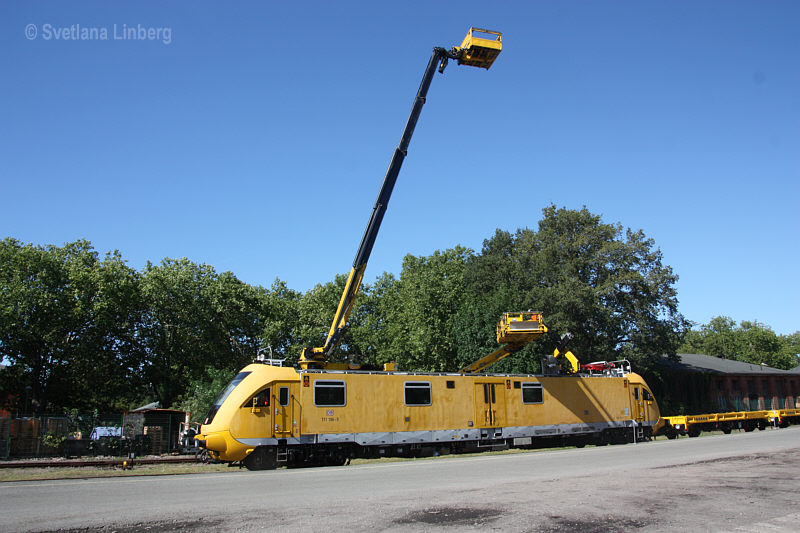

711 104-0
DB Netz AG, Maschinenpool, Berlin
6 REFV BCS X 06.09.19
Herst. GBM 2002/711.104
EBA 02F02A003
BBrandenburg-Kirchmöser, 15.09.2023 (Tag der Schiene)


Update
26.10.2023







Update
16.10.2020

    711 107-3
Brandenburg-Kirchmöser, 04.10.2020


Update
16.10.2020





711 108-1
DB Netz AG
Wittenberge, 13.12.2013


Update
21.01.2014




711 108-1
DB Netz AG
Berlin-Gesundbrunnen, 29.08.2022


Update
20.10.2022





711 111-5
DB Netz AG Notfalltechnik, Frankfurt/M.
Herst. GBM Brandenburg 2003/711.111
EBA 02F02A010 Berlin-Grunewald, 27.02.2011 (InnoTrans 2002)


Update
28.01.2012






Update
06.05.2008



Update
06.05.2008



Update
06.05.2008


711 114-9
DB Netz AG Notfalltechnik, Frankfurt/M.
Herst. GBM Brandenburg 2003/711.114/03
Brandenburg-Kirchmöser, 12.05.2007


Update
06.05.2008




711 114-9
Herst. GBM Brandenburg 2003/711.114/03
Fürth, Datum unbekannt

Bildautor: Jens Killing


Update
09.01.2011

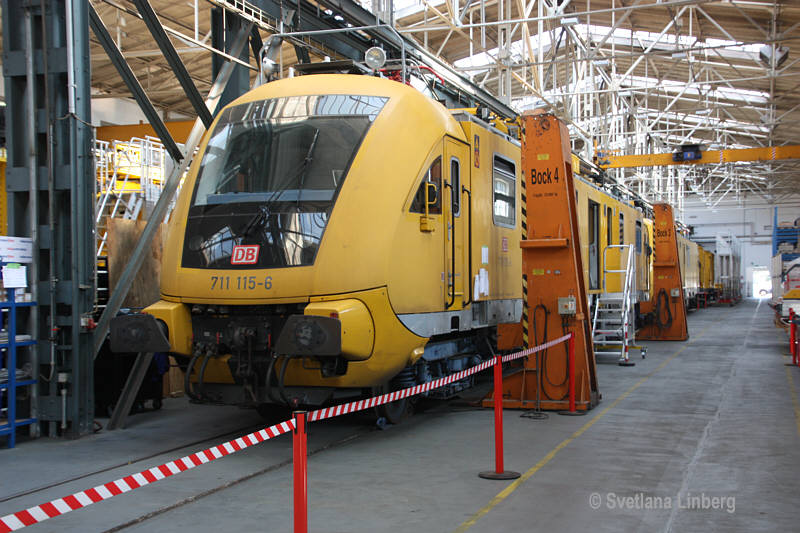

711 115-6
6 REV BCS X 12.07.19
Herst. GBM 2003/711.115
EBA 02F02A014
Brandenburg-Kirchmöser, 15.09.2023 (Tag der Schiene)


Update
26.10.2023

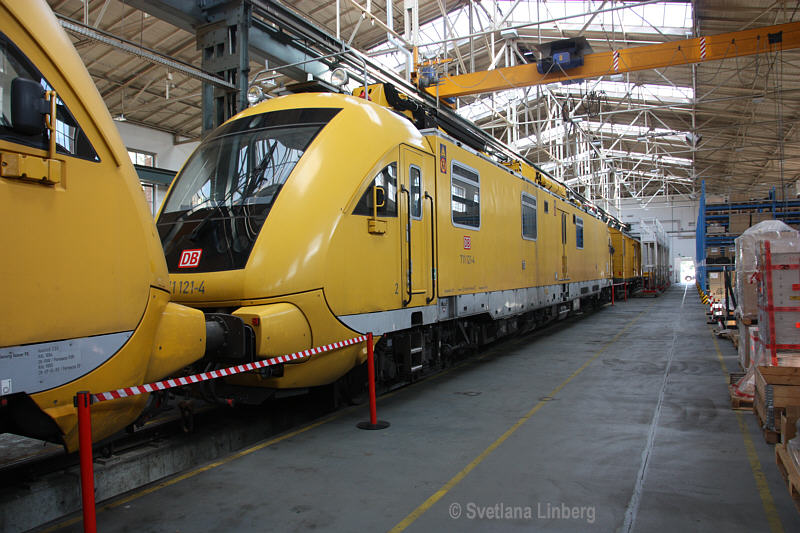

711 121-4
6 REV BGD 1 05.08.20
Herst. GBM 2003/711.121
Brandenburg-Kirchmöser, 15.09.2023 (Tag der Schiene)


Update
26.10.2023





711 122-2
Herst. GBM Brandenburg 2004/711.122
Berlin-Nordost, 25.04.2010


Update
25.04.2010






Update
03.10.2010




Update
03.10.2010


Dachansichten des 711 122-2
Herst. GBM Brandenburg 2004/711.122
Berlin-Nöldnerplatz, 03.10.2010


Update
03.10.2010




711 122-2
Herst. GBM Brandenburg 2004/711.122
Frankfurt/O., 18.09.2011


Update
25.09.2011




711 122-2
Herst. GBM Brandenburg 2004/711.122
Berlin-Lichtenberg, 07.08.2023


Update
08.08.2023
