Lichtraummesszug Limez III 99 80 9 160 001-0 D-DB (719 045-7) / 99 80 9 160 002-8 D-DB (719 046-5) |
|
|
719 045-7
|
|
|
Auf der InnoTrans 2006 wurde dieses Fahrzeug am 20.09.2006 vom Herstellerkonsortium THelix (Travelling Helix) feierlich an DB Netz übergeben. In diesem Konsortium haben sich die Firmen FTI Engineering Network GmbH (Projektmanagement), Metronom automation (Videomessung, Auswertesoftware) und das Fraunhofer Institut für physikalische Messtechnik (Lasermesstechnik) zusammengeschlossen. Auf Basis von herkömmlichen Dieseltriebwagen der Baureihe 614, genauer gesagt 614 045-3 und 614 046-1, entstand dieses zweiteilige Fahrzeug bereits 2005 (REV BCSX 23.12.05), dass in seiner Funktion als Lichtraummesszug den bekannten LIMEZ II abgelöst hat. Im internen Sprachgebrauch wird es daher folgerichtig als LIMEZ III angesehen. Offiziell wird diese Bezeichnung aber aus mir nicht bekannten Gründen vermieden und somit auch nicht am Fahrzeug angebracht. Die Messeinrichtungen befinden sich an einem speziellen Rahmen an der Stirnseite des 719 046-5, wie aus den Bildern unten ersichtlich ist. Sie bestehen aus einem Videomesssystem oberhalb der Frontscheibe, 2D-Fächer- und 2D-Rotationsscannern, Schienenprofilscannern und anderen Komponenten.
Technische Daten:
Länge 2x 26.650 mm
Drehzapfenabstand 2x 19.000 mm
Achsstand Drehgestelle 2.500 mm
Bremse KE-R-A (D) R 77 t
Dienstmasse 46 t
Ergänzung 27.10.2013
Als Ersatzteilspender für den LIMEZ III wurde 614 083-4 / 914 035-1 / 614 084-2 auserkoren. Der Zug gehörte bis Dezember 2009 zu DB Regio Bayern Nürnberg. Anschließend war er lange Zeit in Cottbus (mindestens bis Oktober 2010) und Hamm abgestellt und wurde Mitte Oktober 2013 nach Berlin überführt.
Quelle: Holger Wirth (Fa. Metronom automation) - Der neue Lichtraummesszug LIMEZ III der Deutschen Bahn AG
|
|
|

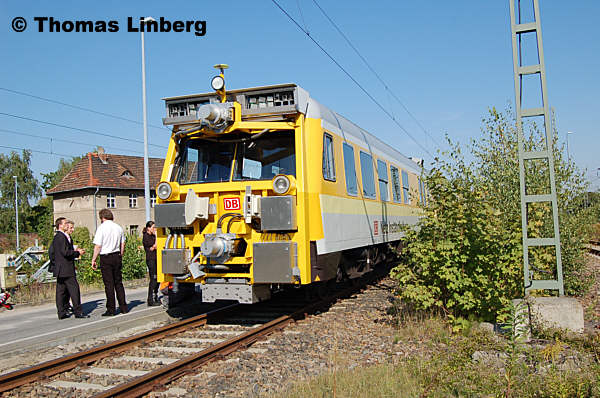

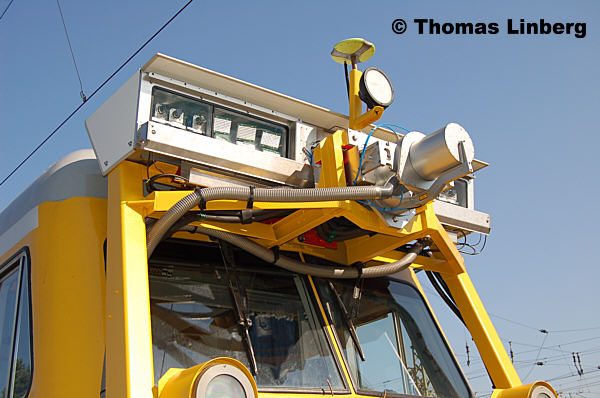

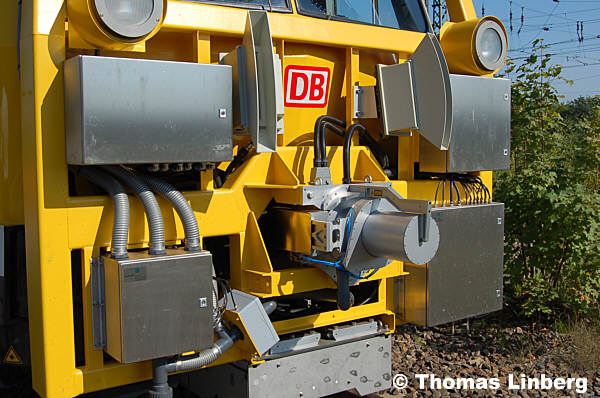

Nachfolgend drei Bilder von der Messeinrichtung am 719 046-5 ...
|
|
|
|
|
|
|
|
|

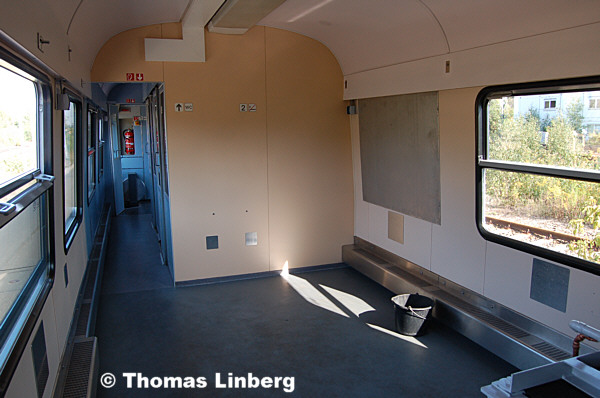

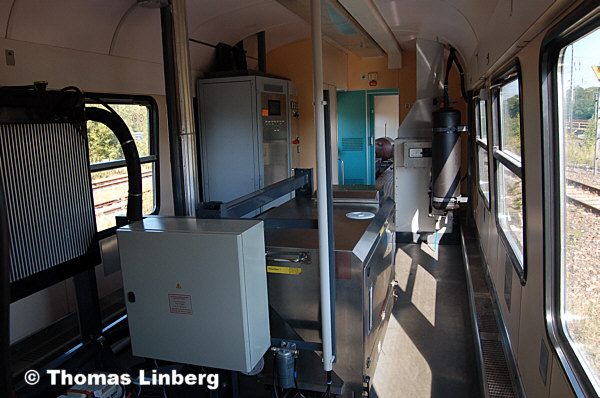

... und von innen
|
|
|
|
|
|

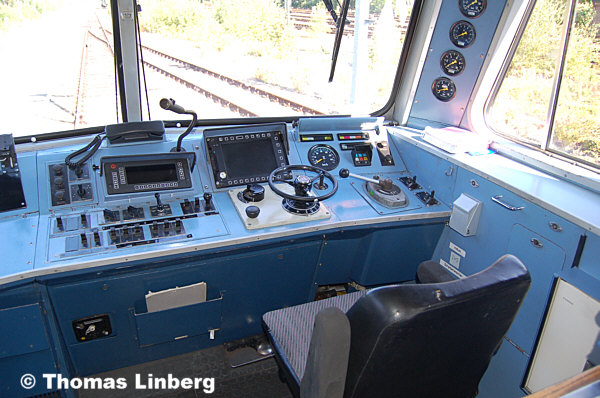

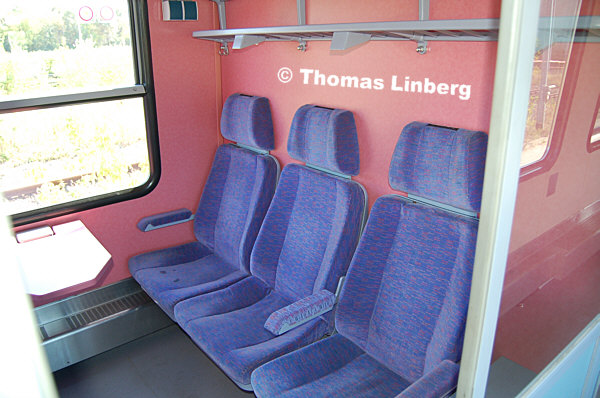

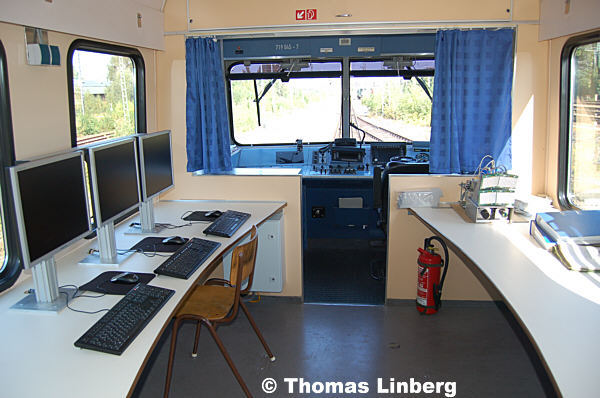

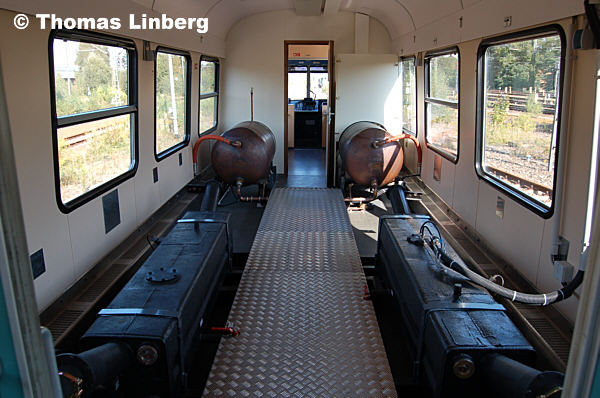

Die nächsten Bilder zeigen den 719 047-5 von innen
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

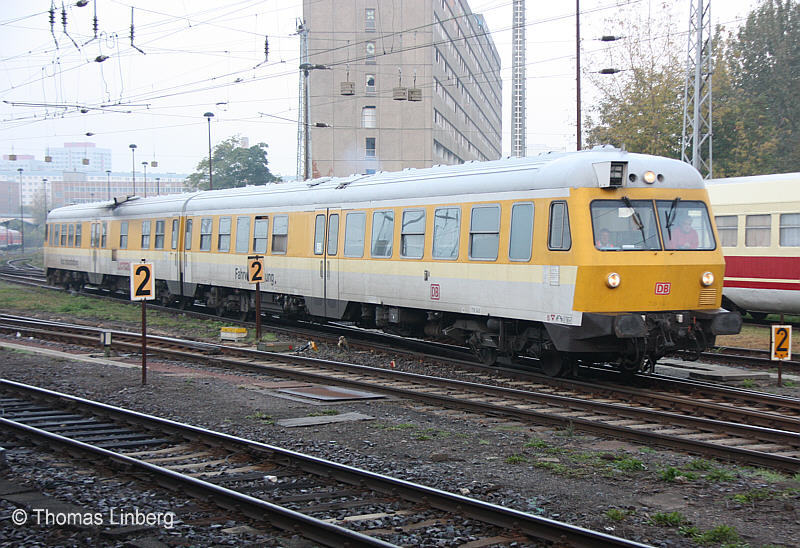

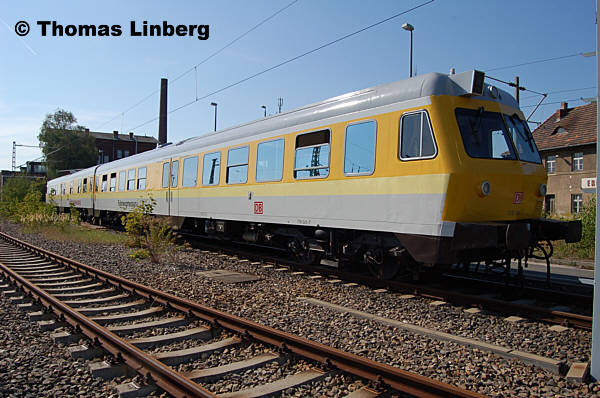

99 80 9 160 001-0
ex 719 045-7
ex 614 045-3
Berlin-Lichtenberg, 18.10.2011 |
Update 22.10.2011 |
|
|
|
|

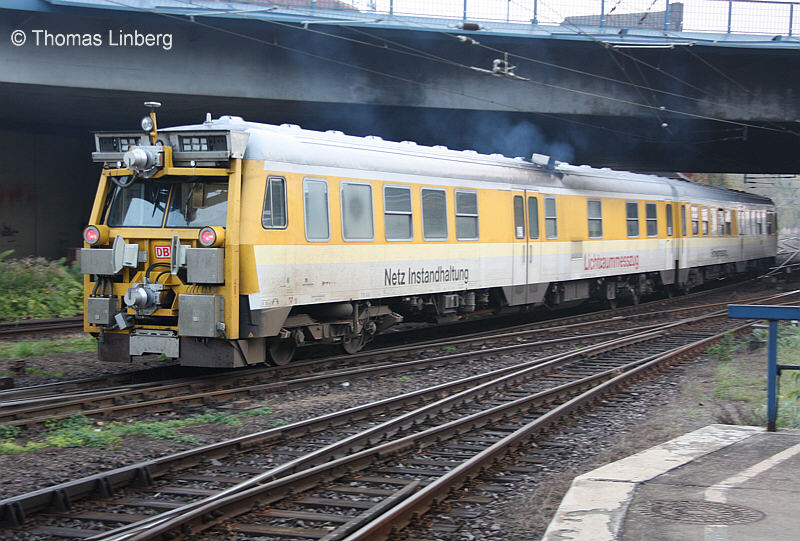

99 80 9 160 002-8
ex 719 046-5
ex 614 046-1
Berlin-Lichtenberg, 18.10.2011 |
Update 22.10.2011 |
|
|
|
|

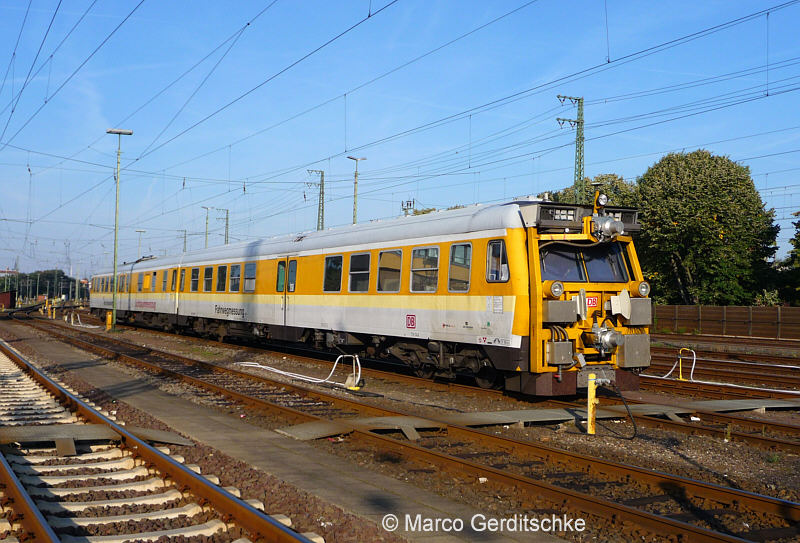

99 80 9 160 001-0 D-DB / 99 80 9 160 002-8 D-DB
Hannover-Pferdeturm, 24.09.2011
Bildautor: Marco Gerditschke |
Update 22.10.2011 |
|
|
|
|

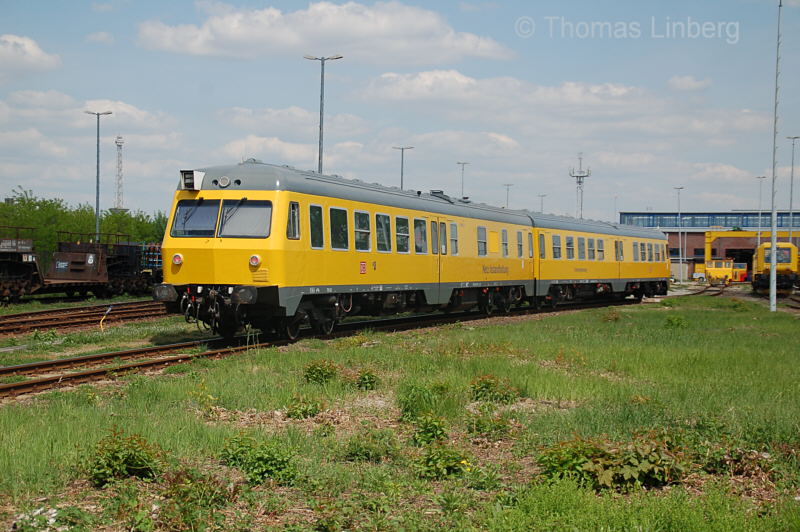

99 80 9 160 001-0 D-DB / 99 80 9 160 002-8 D-DB
Berlin-Grunewald, 29.04.2014 |
Update 29.04.2014 |
|
|
|
|

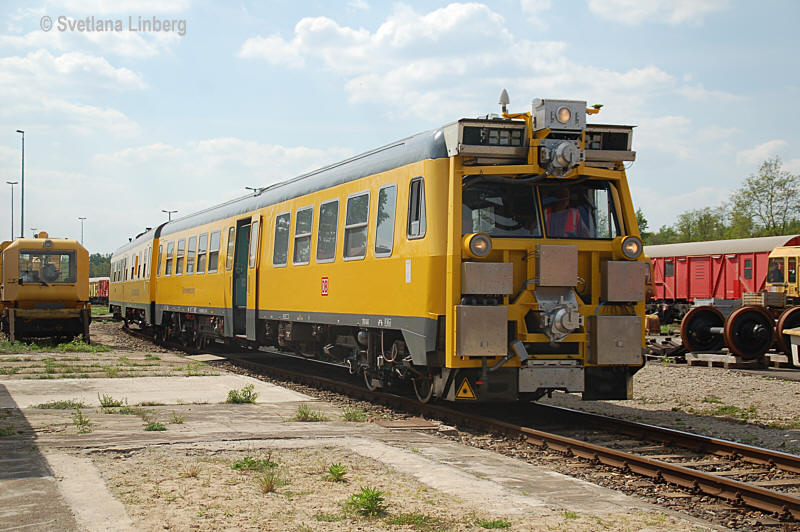

99 80 9 160 002-8 D-DB
Berlin-Grunewald, 29.04.2014 |
Update 29.04.2014 |
