Die Entwicklung und der Bau der Schienenfräsmaschine SFU 04 durch die Maschinenfabrik Liezen mbH (Österreich) in Zusammenarbeit mit der Gleisbaumechanik Brandenburg GmbH stellt einen enormen Sprung in der Geschichte der Schienenbearbeitung dar. Bei der Schienenfräsmaschine SFU 04 handelt es sich um eine zweiteilige Gleisbearbeitungsmaschine in Regelfahrzeugbauart, deren Einsatz aufgrund der kompakten Bauweise in unterschiedlichen Lichtraumprofilen und sogar in Metro-Netzen mit seitlicher Stromschiene möglich ist. Die Einheit besteht aus dem Antriebs-/Spänemodul, das den Hauptmotor und einen großzügig dimensionierten Behälter für die anfallenden Späne trägt, sowie aus dem Fräsmodul mit zwei paarweise angeordneten Fräsaggregaten. Beide Module laufen auf jeweils zwei zweiachsigen Drehgestellen. Seit Juli 2008 ist die Maschine für Arbeiten in Gleisen bis zu einer zulässigen Höchstgeschwindigleit von 300 km/h im Einsatz. Als zweiteilige Variante war die SFU 04 auf der InnoTrans 2006 in Berlin ausgestellt. Im Jahr 2007 erfolgte der Bau des Schleifmoduls SM 04, das bei Bedarf zwischen den beiden Modulen der SFU 04 eingestellt werden kann. Durch die Kombination von Fräsen und Schleifen kann das Einsatzspektrum der Maschine nochmals vergrößert werden. In dieser erweiterten dreiteiligen Zusammenstellung war die Maschine auf der InnoTrans 2008 in Berlin ausgestellt. Quellen: - Dr.-Ing. Dieter Hartleben: Die neue Schienenfräse SFU 04 für Vollbahnen und Metro-Netze im Einsatz (in: Der Eisenbahningenieur (EI) 09/08) - Typenblatt der Fa. Schweerbau |
Update |
|||

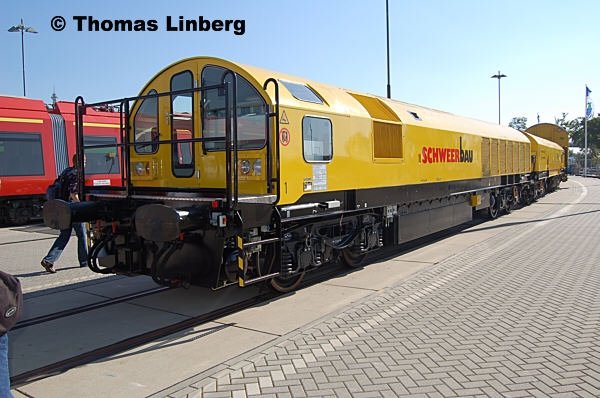

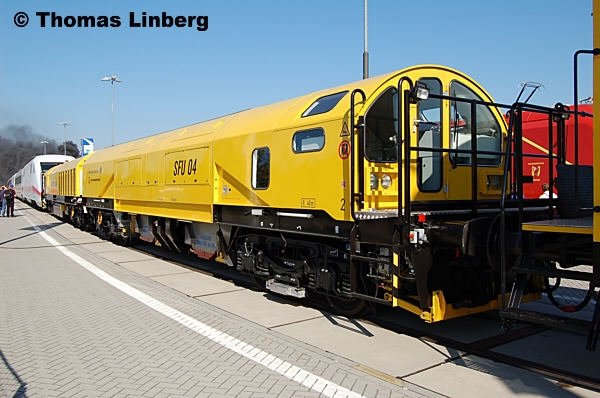

97 32 94 501 18-2 Schienenfräszug SFU 04 Fa. Schweerbau GmbH & Co. KG, Stadthagen Herst. GBM 2006/37.081-001 EBA 04J01A001 Berlin, 23.09.2006 (InnoTrans 2006) Dazu gehört das Schienenschleifmodul SM 04 |
Update |
|||

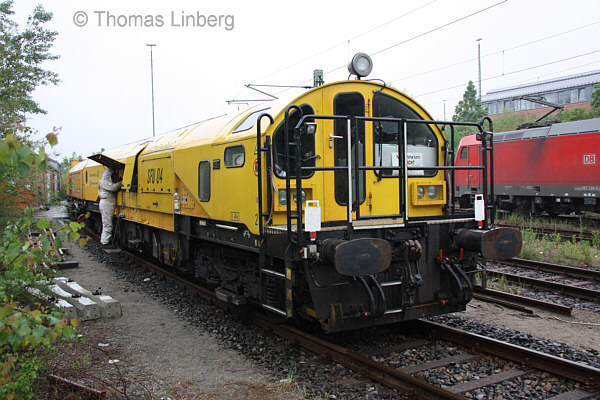

97 32 94 501 18-2 Schienenfräszug SFU 04 Fa. Schweerbau GmbH & Co. KG, Stadthagen Herst. GBM 2006/37.081-001 EBA 04J01A001 München Rbf., 02.06.2010 Dazu gehört das Schienenschleifmodul SM 04 |
Update |
|||
Update |
||||

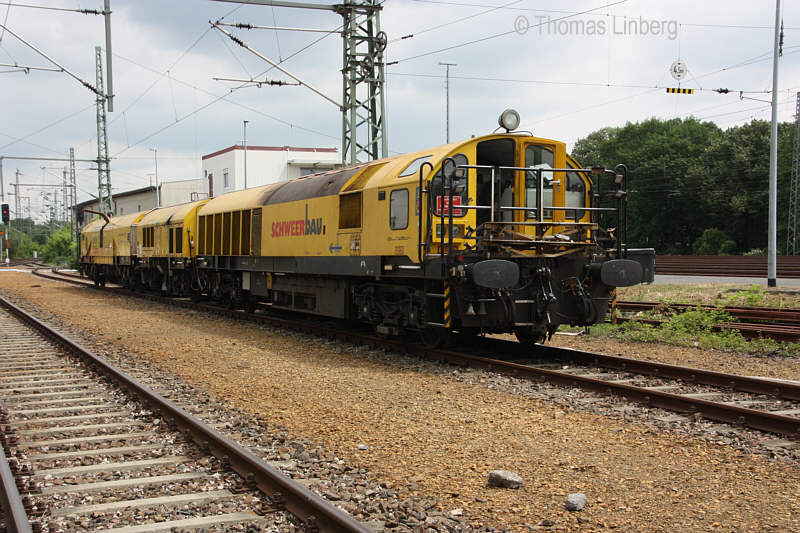

97 32 94 501 18-2 Schienenfräszug SFU 04 Fa. Schweerbau GmbH & Co. KG, Stadthagen 6 REV SBAU 10.09.15 Herst. GBM 2006/37.081-001 EBA 04J01A001 Berlin-Grunewald, 09.06.2016 Dazu gehört das Schienenschleifmodul SM 04 |
Update |
|||
