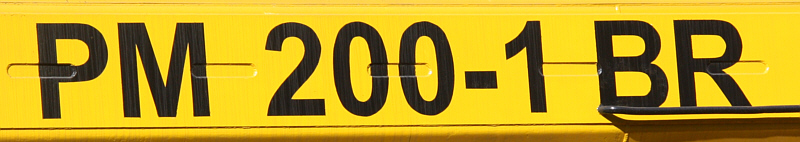

Planumsmaschine PM 200-1 BR
Bei der PM 200-1 BR von Plasser & Theurer handelt es sich um eine in Modulbauweise konstruierte Planumsverbesserungsmaschine. Mit ihr kann wahlweise eine komplette Erneuerung der Bettung oder eine Bettungsreinigung durchgeführt werden. Die Reinigung/Erneuerung erfolgt ohne Abbau des Gleises und auch der Verkehr im Nebengleis wird nicht beeinträchtigt. Der Abtransport des Altschotters erfolgt nach vorne über (z.B.) MFS 100, während neues Planumsmaterial von hinten über Baustofftransportwagen Smps 251/255 zugeführt wird.
Technische Daten PM 200-1 BR:
99 80 9 515 001-2 D-ERAIL
Planumsmaschine PM 200
| Gesamtmasse |
163.000 kg |
| LüP |
44.600 mm |
| Drehzapfenabstand |
26.000 mm |
| Achsstand DG (3-achsig) |
3.400 mm |
| Geschwindigkeit |
90 km/h |
| Bremsbauart |
KE-GP mZ (K) G 100 t P 124 t |
| Arbeitsleistung |
30 m/h (vollständige Erneuerung) |
|
45 m/h (Bettungsreinigung einschl. PSS) |
99 80 9 415 003-9 D-ERAIL
Antriebswagen PM 200
| Gesamtmasse |
99.000 kg |
| LüP |
19.600 mm |
| Drehzapfenabstand |
11.000 mm (?) |
| Achsstand DG (2-achsig) |
1.800 mm |
| Geschwindigkeit |
90 km/h |
| Bremsbauart |
KE-GP mZ (K) G 56 t P 70 t |
99 80 9 510 007-4 D-ERAIL
Übergabewagen
| Gesamtmasse |
51.000 kg |
| LüP |
19.740 mm |
| Drehzapfenabstand |
13.500 mm |
| Achsstand DG (2-achsig) |
1.500 mm |
| Geschwindigkeit |
??? km/h |
| Bremsbauart |
KE-GP (?) G 35 t P 44 t |
99 80 9 310 008-4 D-ERAIL
Krantransportwagen
| Gesamtmasse |
21.620 kg |
| LüP |
16.500 mm |
| Drehzapfenabstand |
11.000 mm (?) |
| Achsstand DG (2-achsig) |
1.800 mm |
| Geschwindigkeit |
??? km/h |
| Bremsbauart |
KE-GP |
Quellen:
[1] Datenblatt PM 200-1 BR/C der Fa. eurailpool GmbH, Ismaning
[2] Eigene Sichtung
|
|
Es folgen einige Einsatzbilder der PM 200 vom Ausbau der Strecke Berlin - Rostock am 12.08.2012 |
|
|
|
|
| |
|
Nur der Vollständigkeit halber - diese Maschine war für die Abräumung des Schotterbetts vor der PM 200 eingesetzt.
99 81 9 414 001-3 A-RTS (ex SKL X 961 052-8)
Schotterbettreinigungsmaschine RM 80-92
Fa. Swietelsky BaugmbH, A-Fischamend
6 REV SWIE 910 09.02.10
ex 97 11 38 502 17-6
Herst. Plasser & Theurer 1992/310
Fürstenberg/Havel, 12.08.2012 |
|
Update
25.08.2012 |
|
|
|
| |
|

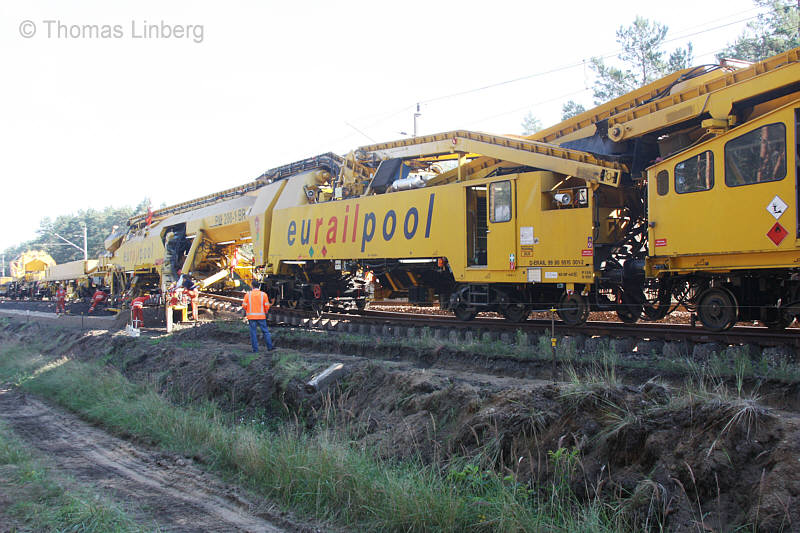

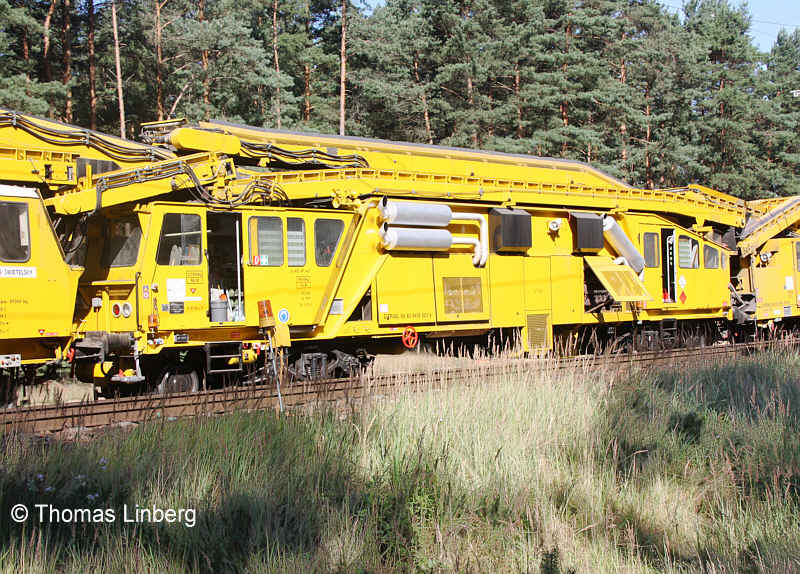

99 80 9 415 003-9 D-ERAIL
Antriebswagen PM 200
Fa. eurailpool GmbH, Ismaning
6 REV 910 15.06.12
ex 97 19 24 901 17-8
Herst. Plasser & Theurer 1983/0138
Fürstenberg/Havel, 12.08.2012 |
|
Update
25.08.2012 |
|
|
|
| |
|
|
|
Update
25.08.2012 |
| |
|

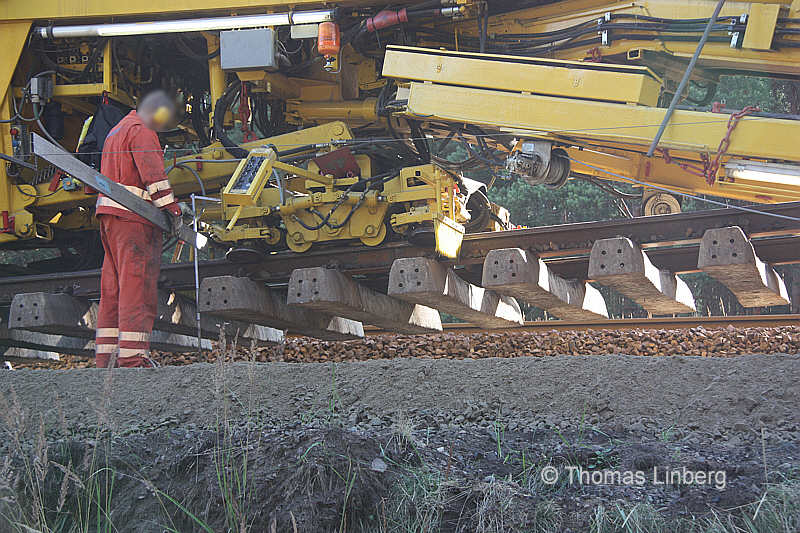

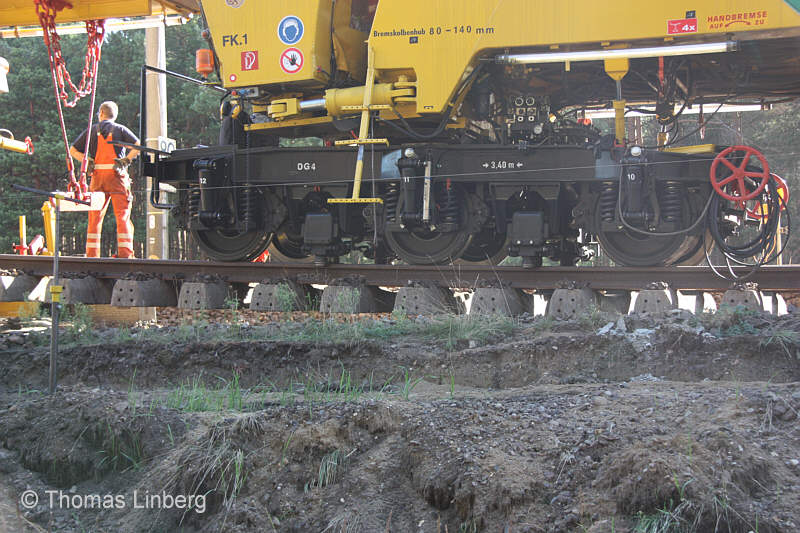

Das Gleis wird angehoben ... |
|
Update
25.08.2012 |
| |
|

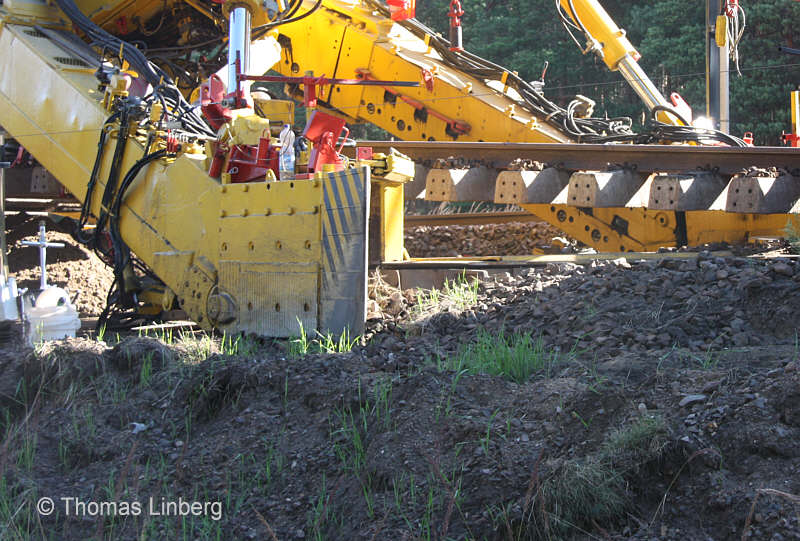

... damit anschließend mit der Aushubkette der Untergrund abgeräumt ... |
|
Update
25.08.2012 |
| |
|

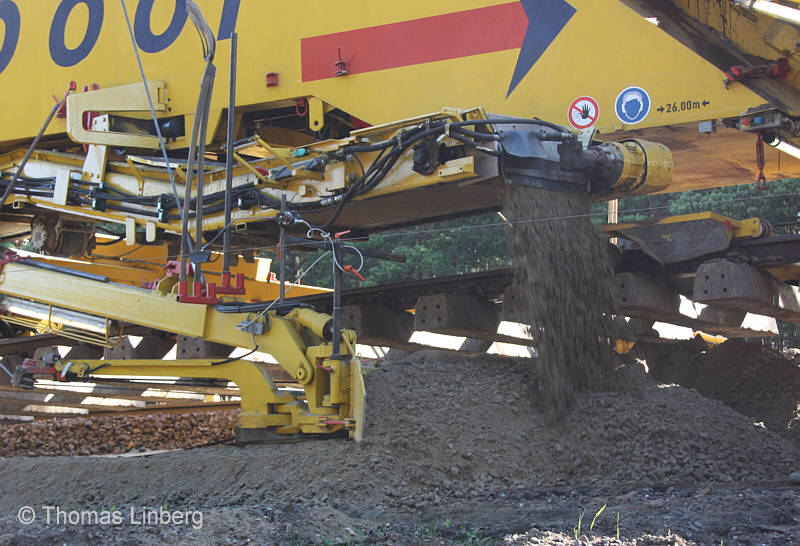

... und danach neues Planumsmaterial eingebracht und planiert werden kann. |
|
Update
25.08.2012 |
| |
|
|
|
Update
25.08.2012 |
| |
|
99 80 9 515 001-2 D-ERAIL
Planumsmaschine PM 200
Fa. eurailpool GmbH, Ismaning
6 REV 910 15.06.12
Fürstenberg/Havel, 12.08.2012 |
|
Update
25.08.2012 |
|
|
|
| |
|
|
|
Update
25.08.2012 |
| |
|

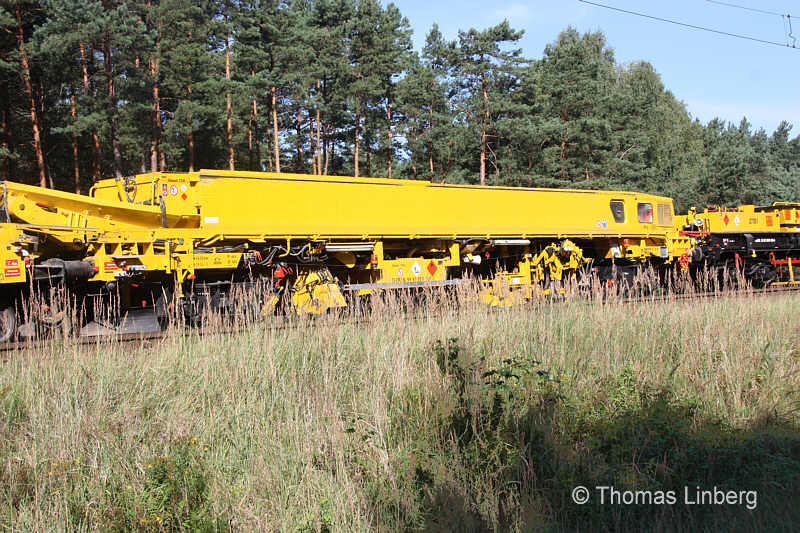

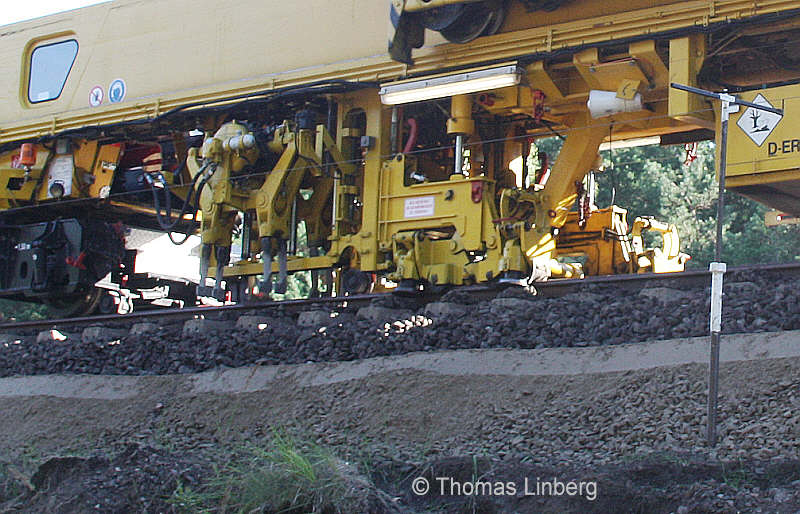

99 80 9 510 007-4 D-ERAIL
Übergabewagen PM 200 (mit Stopfaggregat)
Fa. eurailpool GmbH, Ismaning
ex 97 19 25 901 17-7
Herst. Plasser & Theurer 1983/0138
Fürstenberg/Havel, 12.08.2012 |
|
Update
25.08.2012 |
|
|
|
| |
|
|
|
Update
25.08.2012 |
| |
|

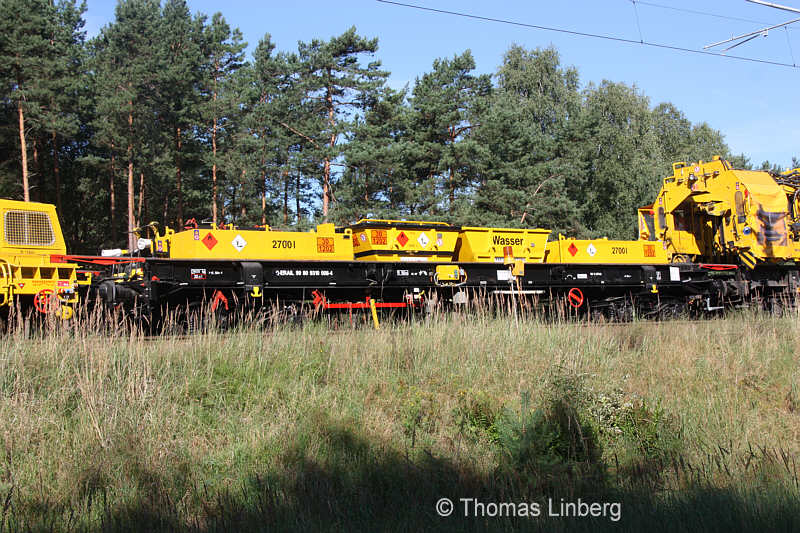

99 80 9 310 008-4 D-ERAIL
Krantransportwagen
Fa. eurailpool GmbH, Ismaning
ex 97 33 27 901 12-8
Herst. Talbot 197(5?)
Fürstenberg/Havel, 12.08.2012

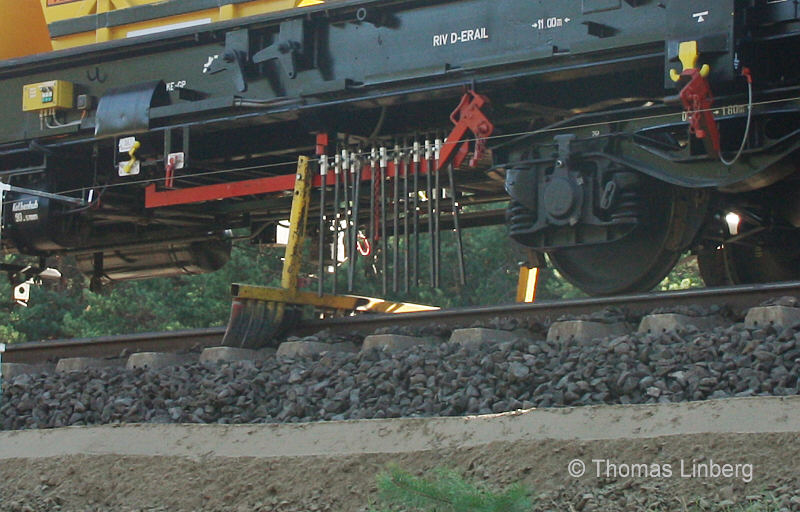

Der Wagen ist beladen mit Betriebsstoff- und Wasserbehältern. Unter dem Wagen befindet sich eine Kehrvorrichtung.
|
|
Update
25.08.2012 |
|
|
|
| |
|
99 81 9 352 061-1
MFS 100 S
Fa. eurailpool GmbH, Ismaning
6 REV SWIE 910 23.01.09
ex 97 19 29 540 57-5
Herst. Plasser & Theurer 2002/3872
EBA 00E12A008
Fürstenberg/Havel, 12.08.2012 |
|
Update
25.08.2012 |
|
|
|
| |
|

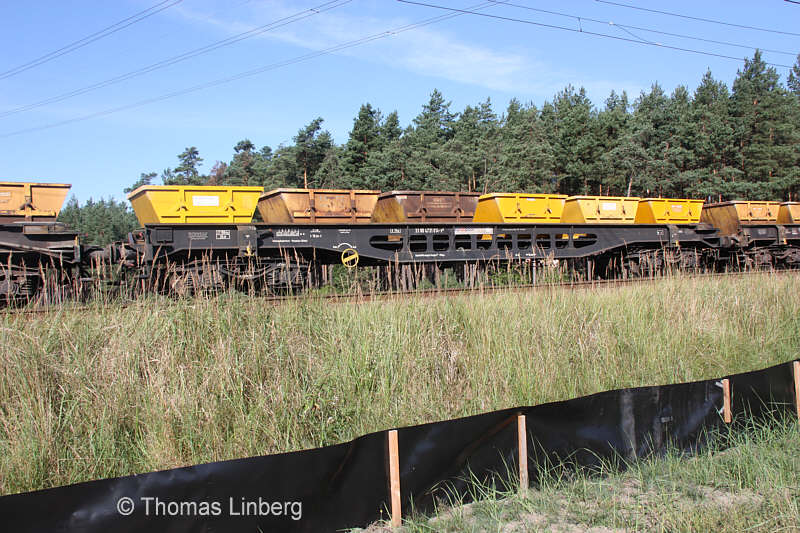

33 80 4731 014-3 [P] D-ERAIL
Baustofftransportwagen 251 / Smps
Fa. eurailpool GmbH, Ismaning
Fürstenberg/Havel, 12.08.2012 |
|
